Y系列封隔器

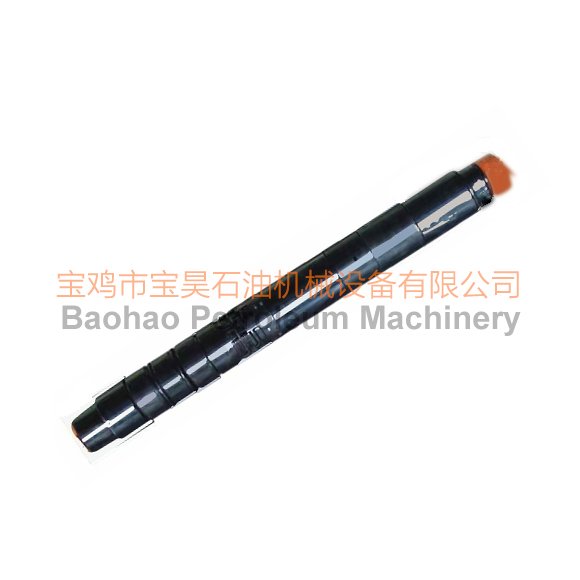

用途:Y141-115 / 148封隔器適用于分層試油、采油、找水、堵水和酸化。可單獨使用也可與卡瓦式封隔器或支撐卡瓦配套使用。
工作原理:按所需坐封高度,油管掛距頂法蘭的高度,下放管柱,因封隔器下端以尾管或卡瓦式封隔器或支撐卡瓦為支點,在一定的管柱重量作用下,使膠筒壓縮,膠筒的外徑變大封隔油、套管的環形空間。上提管柱,膠筒就收回恢復原狀。

特點:增加剪銷結構,防止錯封。在下放管柱時,由于封隔器下端頂死,管柱重量加大使膠筒壓縮造成錯封。該封隔器增加剪銷結構,在下放一定的管柱重量時,剪銷被剪斷,使管柱下移,防止錯封。

技術指標：

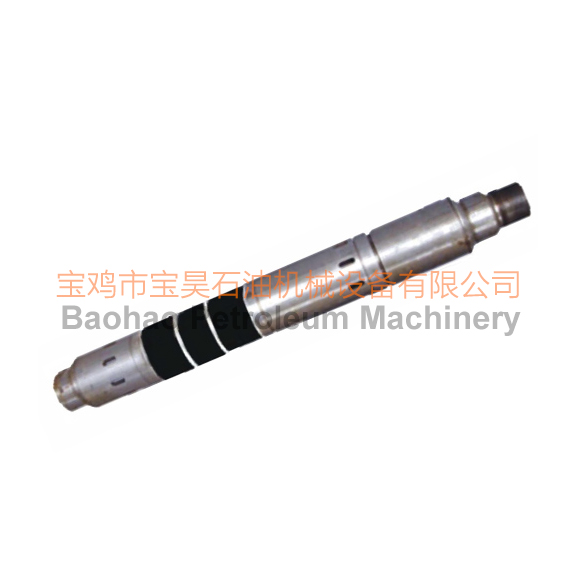

用途： Y141-115 / 148用途:該封隔器用于分層試油、采油、找水、堵水和酸化,不僅能單獨使用,也可以和卡瓦封隔器配套使用。
工作原理:該封隔器是依靠油管打壓,壓力作用于坐封活塞上,油管內壓力足夠大時,坐封銷釘剪斷,坐封活塞推動卡簧套上行并壓縮膠筒封隔油套環形空間,卡簧與卡簧座掛住,保證在撇掉油管壓力后膠筒不回收。

技術指標：

用途： Y211-115 / 148封隔器為上提下放中心管即可坐封的封隔器,操作方便。主要用于分展采油、試油、液壓泵、水力泵等多種用途。

工作原理:按所需高度下放管柱時,鋼球從短槽的死點運動到坐封位置長槽的死點,卡瓦被撐開狀態卡在套管壁上。同時管柱壓縮膠筒,使其直徑變大,從而封隔油、套管環形空間。上提管柱,鋼球運動到死點,錐座退出卡瓦,卡瓦收回解卡;同時膠筒也收回解封。

技術指標：

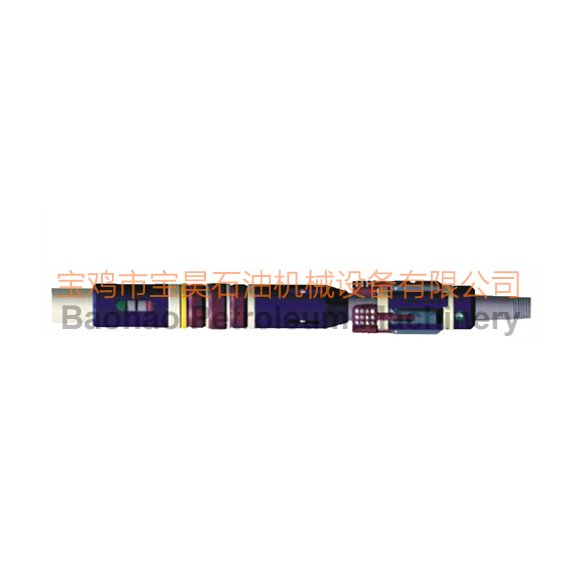

用途： Y241-115 / 148封隔器設計密封性能好、坐封可靠、易于解封、加工組裝容易、操作方便。適用于分層采油、注水、堵水、酸化、壓裂等工藝措施。
工作原理:工具主要由液壓錨定、循環機構、封隔膠筒、機械卡瓦、換位機構組成,采用單向卡瓦支撐、旋轉管柱坐封、上提管柱解封。其卡瓦、錨爪均經特殊處理,使卡瓦易于咬住套管壁。錨瓦和摩擦塊處復位彈簧采用高彈力彈簧,使其具有高強度,保證套管錨定可靠,在井下長期工作不會出現復位彈簧失效及錨爪與配合面之間銹死,導致水力錨爪不能回位而產生的封隔器管柱卡阻現象。

技術指標：

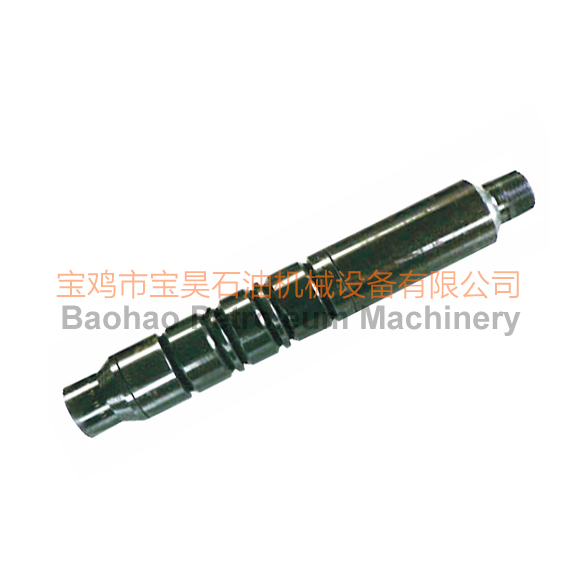

用途： Y341-115 / 148封隔器主要用于采油、注水、壓裂酸化。
工作原理:將工具下至設計深度,向油管內注液體,當壓力達到一定程度時,坐封剪釘剪斷,坐封活塞壓縮膠筒,使膠筒徑向脹大,密封油套環形空間。由于封隔器具有單向鎖定裝置,泄壓后,封隔器也不會解封。向油套管環形空間注液體,當液壓達到一定程度時,反洗井活塞被打開,繼續注液體,即可實現反洗井作業。上提管柱即可實現封隔器解封。

技術指標：
